Промышленная система автоматического контроля плазменного резака СКАТ

Система автоматического контроля резака Скат это самостоятельная, полностью автоматизированная и технологически продвинутая система контроля по напряжению плазменной дуги. Она делает возможным контроль высоты резака для любой системы плазменной резки металла под управлением CNC контроллера Mach3 или Mach4. Скат не использует внутреннюю логику THC Mach3/Mach4. Привод резака под полным контролем системы.

Особенности системы контроля высоты резака Скат


Скат состоит из следующих компонентов:

Модуль управления

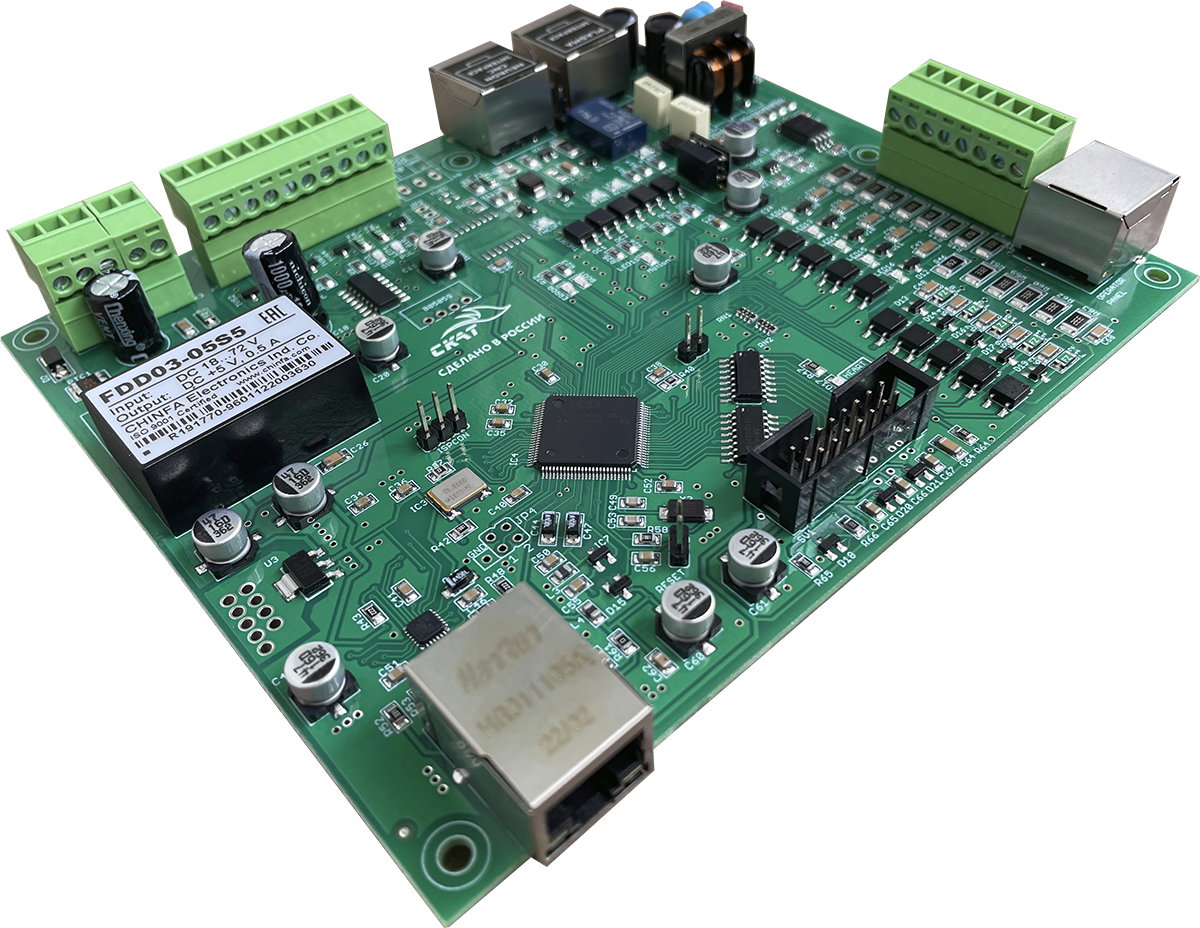

В модуле управления расположен микроконтроллер и интерфейс ввода/вывода. Этот блок обеспечивает управление дуговым напряжением и взаимодействует с подъемником резака, ЧПУ и плазменной системой посредством стандартных дискретных интерфейсов ввода/вывода и через интерфейс Ethernet.

Модуль интерфейса с плазменным блоком

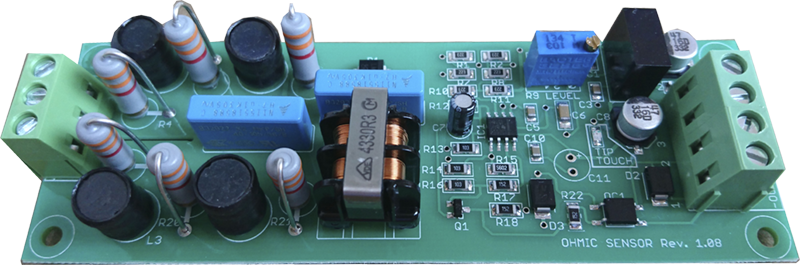

В модуле интерфейса расположен делитель напряжения дуги, элементы EMI фильтра, коннекторы подключения датчика рабочей дуги и сигнала старт для плазменного блока.

Панель оператора

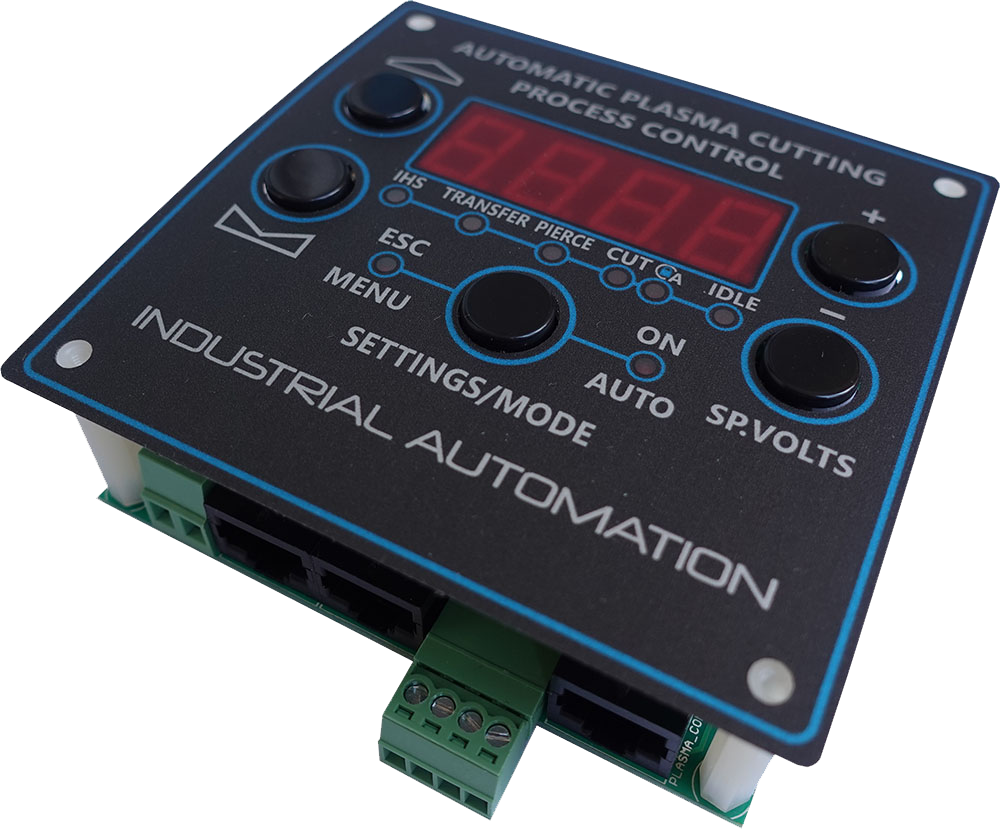

Панель оператора содержит коннекторы для подключения кнопок ручного управления резаком и переключателя "Начать/Остановить резку", а также поворотный селекторный переключатель (энкодер), используемый для наладки и управления системой регулировки высоты резака.


Схема соединения системы с ЧПУ и плазменной установкой.


Основные технические возможности системы автоматического контроля резака Скат:
